Kit de Modernização 41 FA
O transformador que acompanha o Kit ( 20 + 20 Vca - 50  W ) supre a necessidade de tensão da placa e deve ser  usado única e exclusivamente para sua alimentação.  O CD que acompanha o Kit contém as informações  disponíveis no site da Elevatec e como tal contém o  software ( programa ) utilizado para programar a placa  de comando. Estão disponibilizados nesse CD manuais que  ensinam ao uso do programa ( configurador 41 FA ) e  manuais referentes a montagem de comandos : 1V, 2V,  V.V.V.F e hidráulicos com o kit 41 FA ( são os mesmos  manuais que acompanham os comandos produzidos  pela Elevatec e adquiridos por você cliente, uma vez  que este kit está inserido em nossos comandos ! )  O cabo de comunicação deve ser ligado na saída serial (  COM1: ) de seu computador portátil ( NOTEBOOK ) ou  compuatador de mesa ( DESKTOP ) rodando Sistema  Operacional Windows* Dada a facilidade e a vasta gama de informações você  tem total liberdade para interagir com o sistema sem  depender de ninguém : Se lhe for pedido que o elevador fique estacionado em  determinado andar, você pode fazê-lo alterando a  programação; Se lhe for pedido que o elevador fique estacionado de  porta fechada e não mais de porta aberta em  determinado andar, você pode fazê-lo alterando a  programação; Se lhe for pedido operação em duplex adquira outro KIT,  compre o cabo de conexão para duplex ( fornecer  metragem - com alguma tolerância ) e programe você  mesmo um elevador como emstre e outro como  escravo.
Rua João de Barros, 72 - C.E.P.: 11025 - 260 - Santos - São Paulo - Brasil
Fone: + 55 ( 13 ) 3278 - 0200                     Fax: + 55 ( 13 ) 3227 - 5503
CNPJ : 58.198.185/0001 - 70         Inscrição Estadual : 633.054.425.115
Vendas : ( 13 ) 3278 - 0205 / 3278 - 0206
TRANSFORMADOR Possui primário com  tensão de entrada de 110 /  220 Vac e secundário com  tensão 20 + 20 Vac x 50 W              Utilize esse transformador exclusivamente para alimentar a placa de comando, para as demais alimentações e 24 Vcc utilizadas em displays, botões de chamada e etc utilize um outro trafo para fornecer essa tensão.
CABO DE CONFIGURAÇÃO Este cabo deve ser conectado na saída serial    ( COM1: ) do seu computador ( desktop ou laptop ) ;              Permite programar a memória EEPROM da placa de comando 41 FA com dados como : Número de paradas, estratégia de atendimento, descanso de porta, número de chamadas falsas etc .
Instalando KIT 41 FA Instalando KIT 41 FA
* O nome Windows e sua logomarca são propriedades de Microsoft Corporation.
ELEVATEC 2016 - Todos os direitos reservados - Desenvolvido por Ronmidia :
Ligar ao computador de mesa, ou notebook
Ligar ao cabo de comunicação do kit
Nota : Os computadores atuais; já não são  fabricados com saída COM1: neste caso, basta  adquir, um cabo de conversão para ligação na  porta USB de seu computador      ( cabo USB to  Serial Converter / cabo conversor USB para  seial ).

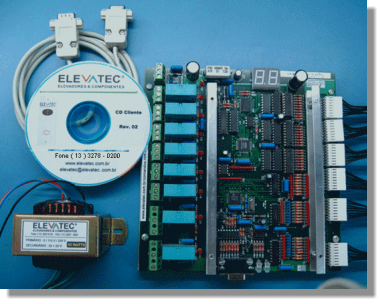

O Kit 41 FA representa uma solução inteligente e  extremamente prática para sua instalação em  comandos, pois contém todos os elementos para  otimizar sua instalação. O kit é composto de uma placa  eletrônica microcontrolada de pequenas dimensões e  grande flexibilidade de programação. São fornecidos  conectores já montados, com fiação de 2 metros de  modo a agilizar a instalação da placa de comando.
CD DE CONFIGURAÇÃO Este CD contém o programa configurador ( software ) para sistema operacional WINDOWS*               Contém : 1 - Manual explicativo de uso do programa configurador . 2 - tabela de tempos de programação ,             3 - procedimentos para verificação do funcionamento da placa de comando, 4 - Manuais para a montagem de comandos de 1V / 2 V, Hidráulicos e com Inversor de Frequência 5 - Catálogo de produtos e folders ELEVATEC e uma enorme gama de informações técnicas !                   Este produto é atualizado sempre que se fizer necessário, sem prévio aviso !
