Mecanismo de Suspensão Características Características Características Rampa Mecânica Simultânea E - 2.000 Rampa Mecânica Características Rampa Magnética - E 2013 Características Home Home Home Home
Microrrutor ESPECIAL para carga indutiva; com supressor de arco embutido, modêlo T2L5.
Características Rampa Mecânica Simultânea E - 2.013 Home
Evite deixar a bobina da rampa energizada ( ligada ), durante as atividades de manutenção do elevador; pois acionamento por tempo prolongado, irá queimar a bobina da rampa magnética !
!
Evite deixar a bobina da rampa energizada ( ligada ), durante as atividades de manutenção do elevador; pois acionamento por tempo prolongado, irá queimar a bobina da rampa magnética !
!

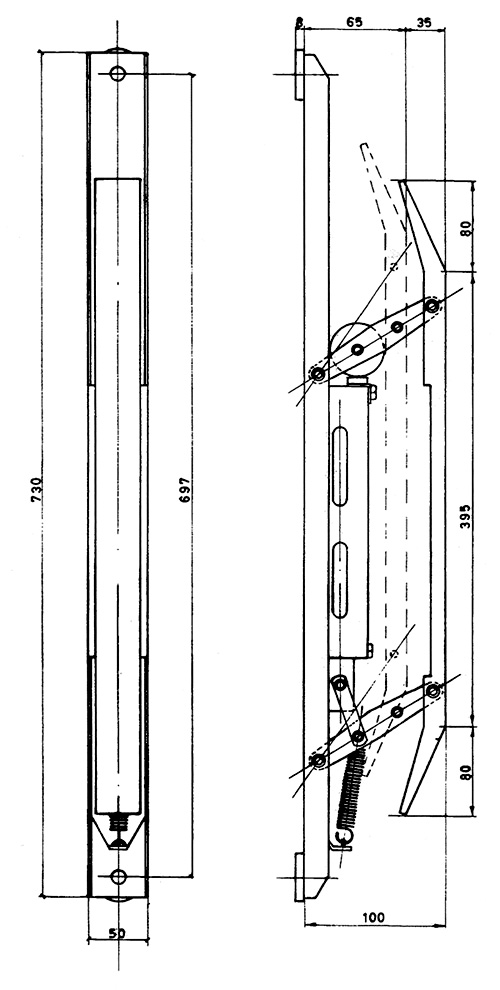

Desenho

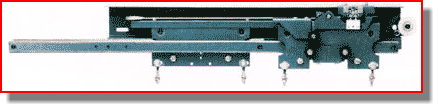

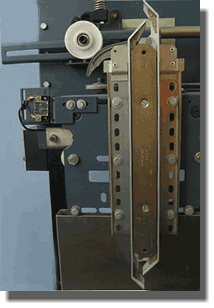

Mecanismo de Suspensão Trabalhando em conjunto com o Operador de Portas E - 2000 B, e a  rampa mecânica simultâneamente, realiza a abertura e o fechamento  da porta de pavimento , e seu travamento através do fecho  eletromecânico que é o dispositivo de segurança, desti- nado a fechar  e travar a porta de pavimento, confirmando isso através de seus  contatos elétricos, imobilizando o elevador caso alguma das portas  seja violada.
Mecanismo de Suspensão de porta automática Desenho Peças de reposição Esquema elétrico de ligação da Rampa E - 2013 Tensão de manutenção para Rampa Magnética
Bobina de
110 Vcc
Bobina de
110 Vcc

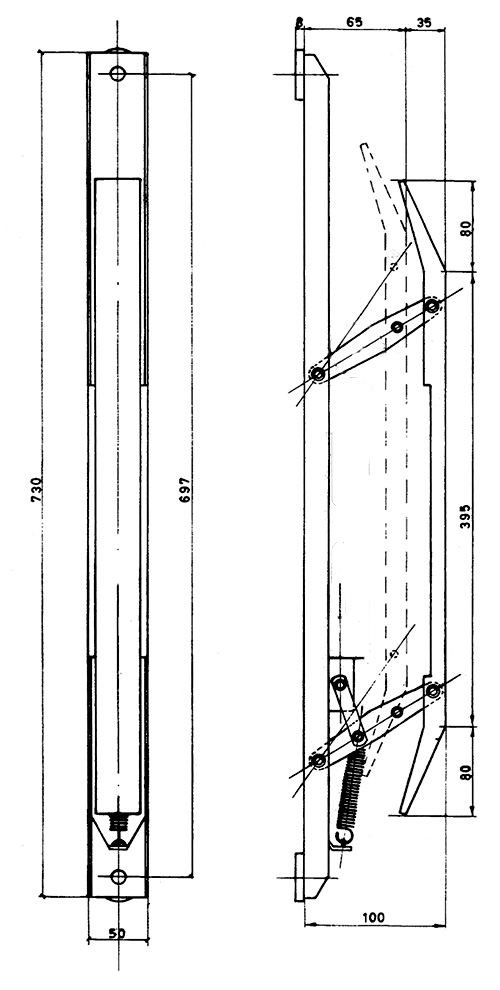

Desenho

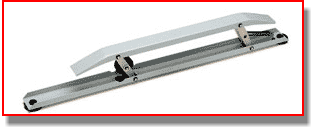

Rampa Mecânica Atuando em conjunto com o Operador de Porta E - 2000 B, tem seu acionamento través de cabo de aço.
Rampa Mecânica Simultânea E - 2.000 Atuando simultâneamente com a abertura e fechamento do Operador de Porta E - 2000 B, esta rampa trabalha em conjunto com as portas automáticas de pavimento central e lateral produzidas pela Elevatec.
Seu acionamento é através do painel de comando do elevador , que fornece a tensão adequa da para seu funcionamento.
Desenho Manual Manual Peças de reposição
Este modelo de Rampa Magnética não pode ficar acionada por longos períodos ou ainda acionada por muitas vezes consecutivas, se é o seu caso, clique no botão abaixo:

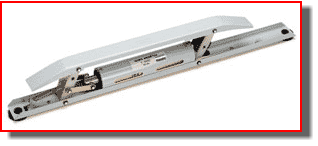

De construção mais robusta a rampa magnética E - 2013 pode operar por longos períodos de acionamento. Possui bobina de tres fios ( 2 bobinas ).
Esquema elétrico de ligação da Rampa E - 2013 Tensão de manutenção para Rampa Magnética
Rampa Mecânica Simultânea E - 2.013 Atuando simultâneamente com a abertura e fechamento do Operador de Porta E - 2000 B, esta rampa trabalha em conjunto com as portas automáticas de pavimento central e lateral produzidas pela Elevatec.
