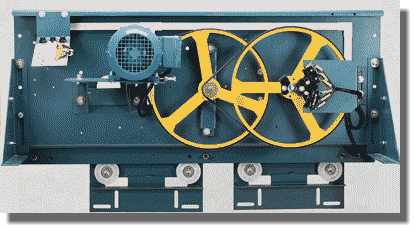

Vista frontal

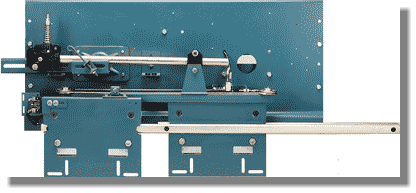

Vista traseira
Empresa Elevador Plataforma Modernização Ajuda Home GALERIA DE FOTOS
ELEVATEC 2016 - Todos os direitos reservados - Desenvolvido por Ronmidia :
Rua João de Barros, 72 - C.E.P.: 11025 - 260 - Santos - São Paulo - Brasil
Fone: + 55 ( 13 ) 3278 - 0200                     Fax: + 55 ( 13 ) 3227 - 5503
CNPJ : 58.198.185/0001 - 70         Inscrição Estadual : 633.054.425.115
Vendas : ( 13 ) 3278 - 0205 / 3278 - 0206
Operador de Portas - E - 2.000 Ligação elétrica Posicionamento dos Limites Ligação elétrica com inversor Informações Complementares
Quando necesária, a manutenção do  operador E - 2.000 B, é otimizada pelo  fácil acesso aos componentes e  simplicidade dos procedimentos  envolvidos.
Sobre o E - 2.000
Acionado por motor trifásico ( 220 ou 380 VCA )             Abertura LATERAL ou CENTRAL             Passagem livre de 700 a 1.500 mm

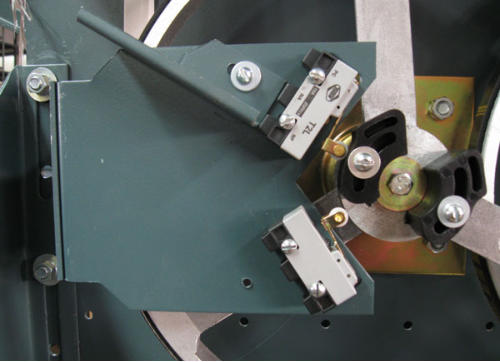

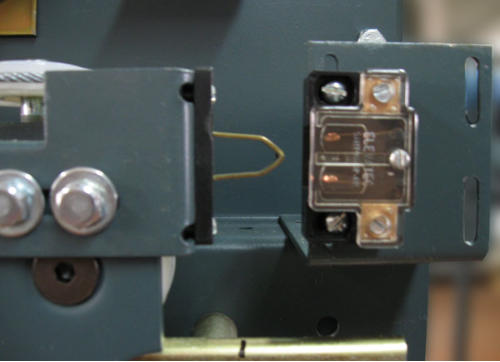

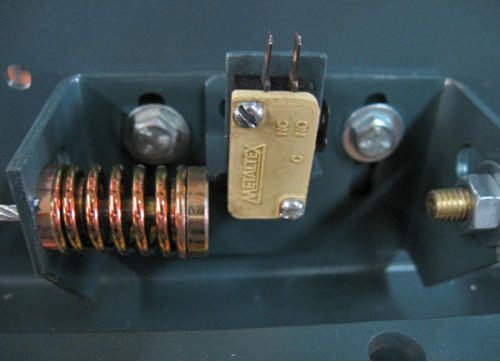

Sua confiabilidade é dada por componentes fortes e  duráveis, projetados para uma longa vida útil e pouca  necessidade de manutenção.  Para proteção dos passageiros, possui dispositivo de  parada instântanea do movimento de fechar a porta.  Além de 4 tipos de contatos elétricos, os quais são  fornecidos e ligados a terminais previamente  demarcados. 1 - Limite de porta fechada.  2 - Limite de porta aberta.  3 - Fim de curso  4 - Limite para a quebra do cabo de aço.
T  O  S  H  I  B  A Y A S K A W A M O T O R  S Y S T E M Inversor VFnC1 Inversor VFnC3 posicionamento dos limites no operador de portas E-2.000 esquerdo posicionamento dos limites no operador de portas E-2.000 Manual do inversor Toshiba VFnC1 Manual do inversor Toshiba VFnC1 Esquema de ligação elétrica com inversor Esquema de ligação elétrica com inversor Esquema de ligação elétrica Esquema de ligação elétrica 2 e 3 folhas ( lateral e central ) 2 e 3 folhas ( lateral e central ) Modernização Modernização Componentes para reposição Componentes para reposição Vantagens do O.P.  E - 2.000 Vantagens do O.P.  E - 2.000 Porta de cabine para O.P.  E - 2.000 Porta de cabine para O.P.  E - 2.000
Clique sobre cada miniatura de imagem para ampliá-la
Manual do inversor Toshiba VFnC3 Manual do inversor Toshiba VFnC3 Tabela de parâmetros para o inversor Tabela de parâmetros para o inversor
O Operador de Porta modelo E - 2.000 B  fabricado pela Elevatec é um  equipamento de construção sólida e  robusta, montado em estrutura  monobloco, agrupando todos os  componentes em uma única peça . Pode  ser adaptado a diversas configurações  de porta e cabines, sendo ideal para  substituir, com grande vantagem  operadores de porta existentes em  elevadores novos e antigos.  Projetado para movimentação silenciosa  e extra suave, com abertura e  fechamento das portas sem qualquer  trepidação ou ruído desnecessário.
Manual do inversor Yaskawa J 1.000 Manual do inversor Yaskawa J 1.000 Esquema de ligação elétrica com inversor Esquema de ligação elétrica com inversor Tabela de parâmetros para o inversor Tabela de parâmetros para o inversor Esquema de ligação elétrica do inversor MS - 10 Esquema de ligação elétrica do inversor MS - 10
